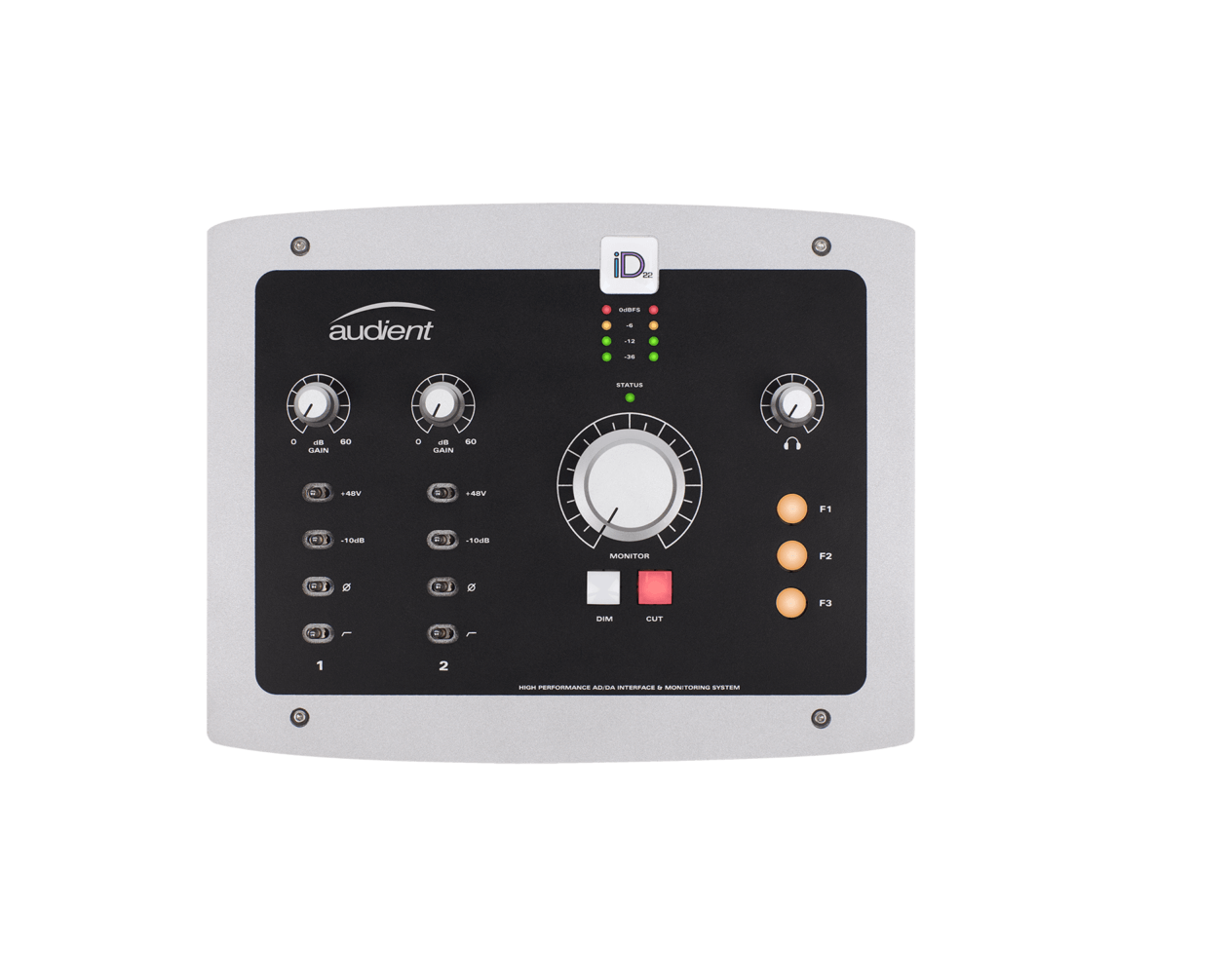

Every iD interface features the Audient Console Mic Preamp, the same discrete circuit design found in our renowned recording console the ASP8024-HE. Designed to deliver ultra- low noise and low distortion with a touch of classic analogue warmth, iD22's two Audient Console mic pre's will give you the professional sound you deserve.
Specifications
Microphone preamplifier
MIC GAIN: 10 to +60 dB (-10dB Pad)
LINE GAIN: -20 to +40 dB (-10dB Pad)
PHANTOM POWER: 48v +/-4v @ 10mA/Channel
MIC EIN: <-126dBu
CMRR: >80dB @ 1kHz
MAXIMUM INPUT LEVEL: +22dBu (+32dBu with Pad)
INPUT IMPEDANCE (Mic): >3kΩ Balanced
INPUT IMPEDANCE (Line): >10kΩ Balanced
FREQUENCY RESPONSE: +/-0.5dB 10Hz to 100kHz
CROSSTALK: <-90dBu @ 1kHz & 10kHz
THD+N @ 0dBu (1kHz): 0.0015% (-96dBu)
SNR: 96dB
Pad: -10dB
HPF: -3dB @ 100Hz, 2nd Order (12dB/Octave)
XLR: Pin 2 (Hot), Pin 3 (Cold) & Pin 1 (Shield)
1/4” JACK: TIP (Hot), RING (Cold) & SLEEVE (Shield)
D.I (Channel 2)
D.I GAIN: -16 to +54 dB (-10dB Pad)
MAXIMUM INPUT LEVEL: +16dBu (typical), +22dBu
INPUT IMPEDANCE: 1MegΩ Unbalanced
FREQUENCY RESPONSE: +/-0.5dB 10Hz to 50kHz
THD+N @ 0dBu (1kHz): <0.03% (-70dBu)
SNR: 93dB
1/4” JACK: TIP (Hot) & SLEEVE (Shield)
Insert Sends (Mic Pre Out):
MAXIMUM OUTPUT LEVEL: +22dBu
OUTPUT IMPEDANCE: <100Ω Balanced
1/4” JACK: TIP (Hot), RING (Cold) & SLEEVE (Shield)
ADC Line Inputs (Insert Returns):
MAXIMUM INPUT LEVEL: +18dBu
DIGITAL REFERENCE LEVEL: 0dBFS = +18dBu
INPUT IMPEDANCE: >10kΩ Balanced
FREQUENCY RESPONSE: +/-0.5dB 10Hz to Fs/2
CROSSTALK: -100dBu @ 1kHz & 10kHz
THD+N @ -1dBFS (1kHz): <0.002% (-94dB)
THD+N @ -6dBFS (1kHz): <0.0015% (-97dB)
DYNAMIC RANGE: 117dB un-weighted, 120dB A-weighted
1/4” JACK: TIP (Hot), RING (Cold) & SLEEVE (Shield)
DAC Outputs (1-4):
MAXIMUM OUTPUT LEVEL: +18dBu
DIGITAL REFERENCE LEVEL: 0dBFS = +18dBu
OUTPUT IMPEDANCE: <100Ω Balanced
FREQUENCY RESPONSE: +/-0.5dB 5Hz to Fs/2
CROSSTALK: -110dBu @ 1kHz & 10kHz
THD+N @ -1dBFS (1kHz): <0.0008% (-101dB)
DYNAMIC RANGE: 110dB un-weighted, 114dB A-weighted
1/4” JACK: TIP (Hot), RING (Cold) & SLEEVE (Shield)
Headphone Output (5&6):
MAXIMUM OUTPUT LEVEL: +18dBu
DIGITAL REFERENCE LEVEL: 0dBFS = +18dBu
OUTPUT IMPEDANCE: <100Ω Balanced
FREQUENCY RESPONSE: +/-0.5dB 5Hz to Fs/2
CROSSTALK: -110dBu @ 1kHz & 10kHz
THD+N @ -1dBFS (1kHz): <0.0008% (-101dB)
DYNAMIC RANGE: 110dB un-weighted, 114dB A-weighted
1/4” JACK: TIP (Hot), RING (Cold) & SLEEVE (Shield)
Digital i/o:
ADAT 8 CHANNELS: 44.1 – 48kHz
ADAT 4 CHANNELS: 88.2 – 96kHZ
STEREO S/PDIF: 44.1 – 96kHz
USB2.0 High Speed:
No. of INPUT CHANNELS: 10 (2 Analogue, 8 Digital)
No. of OUTPUT CHANNELS: 14 (6 Analogue, 8 Digital)
